光ファイバ融着について。やり方。

フジクラさんの開催した、情報配線施工技能士2級(光施工)相当の講習ですが、その中から、一番簡単なテープファイバの融着について写真とって来たので紹介します。

初心者向けです。上級者は見ないでください。



◯準備
融着するファイバテープをアルコールで清掃します。
融着保護スリーブをあらかじめ通しておく。

4心テープファイバをファイバホルダにセットします。
口出し長は35mm程度にします。

ホットジャケットストリッパで外皮を剥く。

セットして、表示ランプが赤く点灯します、緑になったら引き抜いて皮を剥きます。


こんな感じできれいに剥けます。
これを、アルコールを湿したワイプ紙でキュキュと音がするまでよく拭きます。
十分拭いたら、指でファイバを弾いて余分なアルコールを飛ばして心線が重なるのを防ぐ。

清掃まで終わったら、ファイバカッターで切断します。

真っ直ぐになるようにファイバを挿入します。

切断後

これで、端面が直角にきれいに切れています。(顕微鏡で見ないと分かりませんが)

これで、準備は完了です。


◯融着機操作

切断したファイバを融着機にセットします。

V溝にしっかり合わせます。

これでセット完了です。

風防を閉め、SETボタンを押すと、画面に端面角、軸ずれ、端面距離が表示されます。

各パラメータを確認して、OKであれば、もう一度SETボタンを押すと放電が始まります。
基準としては、端面角3.0度未満、軸ずれ3.0μm未満であればOKのようです。


放電中です。
ちなみに画像は融着機の内部に内蔵しているカメラで撮影されています。
ファイバの中心にコアのように見える白い筋は、コアではなく、光の具合です。
コア直視型の融着機にみると、コアが見えますが、めちゃめちゃ細い線として見えます。


放電が終わると、接続状態と、推定損失が表示されます。
これは、接続前の端面角や軸ずれから計算されていますので、実際の損失とは異なります。


風防を開けると自動的にプルーフ試験が行われます。
これは、自動的に左右に引っ張って傷があればここで破断するようになっています。
破断しなければOKです。

ホルダを開けて、先ほどファイバに通した補強スリーブを融着接続部にずらして、融着機の加熱部へ移動します。
この時にファイバが弛まないように注意してください。横の力には簡単に折れます。

加熱機の中で収縮して行きます。

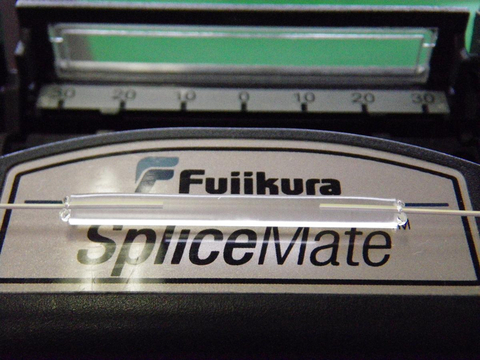

収縮が終われば、冷ませば終わりです。
気泡やゴミが混入して居ない事を確認して完了です。

テープファイバはまずねじれはないと思いますが、単心ファイバは簡単に捻れてしまうので加熱機に移す前にファイバにマジックで印をつけて捻れないように注意します。
捻れたまま作業を完了すると、数ヶ月後にスリーブ内で破断するような事故が起こるようです。

尚、この時の機材は、フジクラ製のFSMー11R(スプライスメイト)を使用しています。
流石に最新機種だし、世界最小とうたってるだけあります。すごい小さい。



さて、光施工の課題を講習の最後に作成しますが、
ドロップクロージャで融着接続して、ドロップケーブルとインドアケーブルを壁面のスプライスボックスでメカニカルスプライス接続して、モールにインドアケーブルを通して最後に現場作成コネクタを作成するという課題です。

設計図面と材料を貰って、あとは機材とかは自分で考えて施工します。

現場組み立てコネクタは簡単作業でコネクタを作れてしまいます。

カッタで切って差し込むだけです。機材も安い。


メカスプとその余長を収納するスプライスボックスです。
接続点を固定してから余長を仕舞います。


こんな感じです。もう、みなさんは自分で接続できちゃいますねwww
